La Revolución Silenciosa en el Cuadro Eléctrico: Schneider Electric Redefine la Seguridad y el Espacio
Schneider Electric ha lanzado en España su nueva generación de interruptores automáticos con protección diferencial (RCBO), los modelos Acti9 iCVm40 y Resi9 RCBO. Esta innovación responde a una necesidad crítica en las instalaciones modernas: integrar protección magnetotérmica y diferencial en un único dispositivo ultracompacto. Para propietarios de viviendas con autoconsumo y profesionales del sector, esto se traduce en una mejora sustancial de la seguridad eléctrica, una optimización crucial del espacio en cuadros cada vez más saturados y una simplificación del proceso de instalación. Analizamos a fondo qué significa este lanzamiento para el sector fotovoltaico español.
El Contexto: ¿Por Qué un Interruptor Automático Compacto es Clave en 2024?

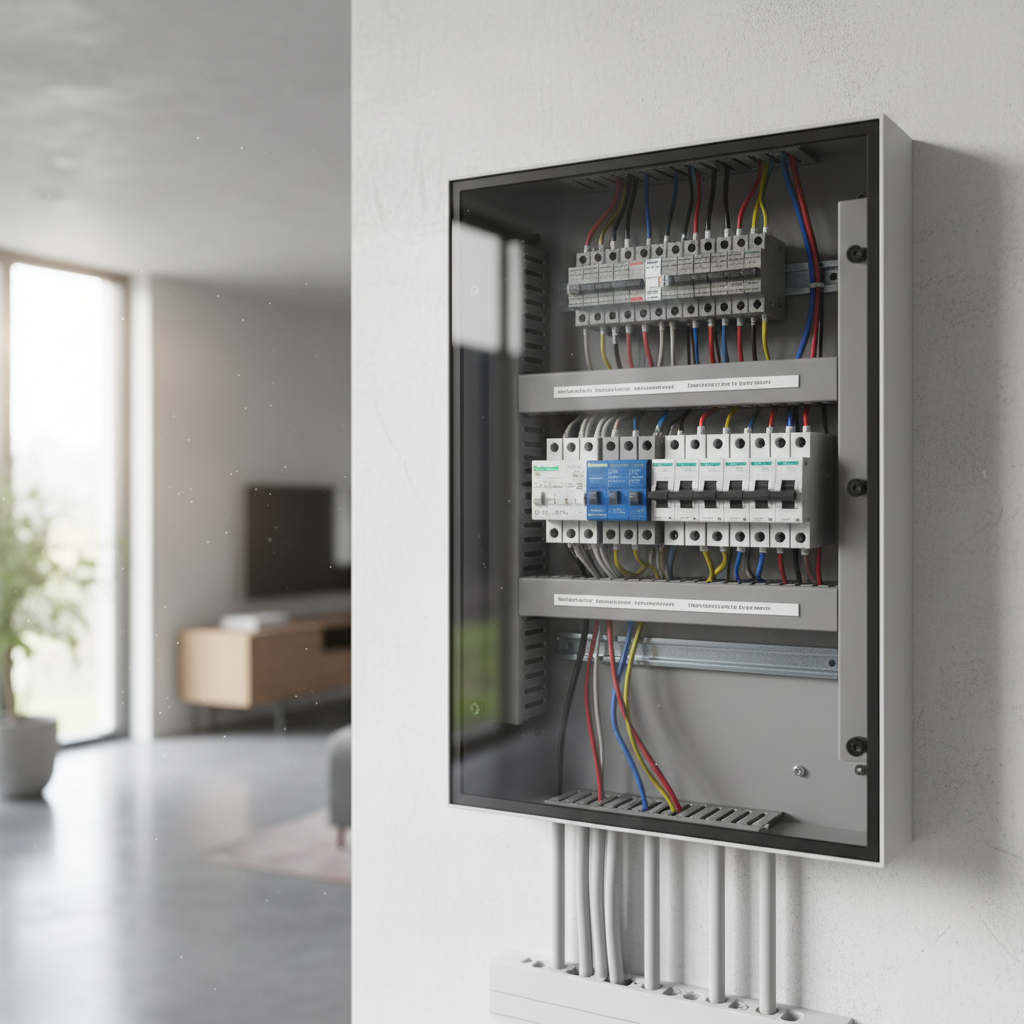

El cuadro eléctrico, ese gran olvidado en muchos hogares, se ha convertido en el epicentro de la transición energética residencial. Hace una década, albergaba unos pocos circuitos básicos. Hoy, debe gestionar la energía de una instalación fotovoltaica, un cargador de vehículo eléctrico, sistemas de aerotermia y una creciente domótica. Este aumento de cargas y protecciones ha llevado los cuadros eléctricos al límite de su capacidad física.
La normativa, como el Reglamento Electrotécnico para Baja Tensión (REBT) en España, exige protecciones específicas para cada uno de estos circuitos, incluyendo un interruptor automático magnetotérmico (protección contra sobrecargas y cortocircuitos) y un interruptor diferencial (protección contra fugas a tierra y contactos indirectos). Tradicionalmente, esto requería dos módulos separados en el carril DIN del cuadro, consumiendo un espacio valioso. La solución de Schneider Electric ataca directamente este problema, fusionando ambas funciones en un solo módulo.
La Era de la Densidad Energética en el Hogar
La electrificación de la demanda es un hecho. Según datos de la Asociación Española de Fabricantes de Bienes de Equipo Eléctricos (AFME), la demanda de componentes para cuadros eléctricos ha crecido exponencialmente en los últimos cinco años, impulsada por el autoconsumo y la movilidad eléctrica. En este escenario, un instalador a menudo se encuentra con la disyuntiva de tener que instalar un cuadro secundario, con el coste y la complejidad que ello implica, o buscar soluciones más eficientes. Los RCBO como los nuevos Acti9 y Resi9 no son solo una mejora, son una necesidad evolutiva.
Análisis Técnico de los Acti9 iCVm40 y Resi9 RCBO de Schneider
Para entender el valor de esta nueva gama, es fundamental desglosar su tecnología y cómo se alinea con las exigencias del sector.
¿Qué es un RCBO y cómo funciona?
Un RCBO (Residual Current Circuit Breaker with Overcurrent protection) es, en esencia, un dispositivo híbrido. Combina en una sola unidad las funciones de:
- Interruptor Automático Magnetotérmico (MCB): Detecta y corta el suministro ante sobrecargas (cuando la demanda supera la capacidad del cableado) y cortocircuitos (un fallo grave de contacto directo entre fase y neutro).
- Interruptor Diferencial (RCD): Mide constantemente la diferencia de corriente entre la fase y el neutro. Si detecta una fuga (por ejemplo, a través de una persona o un electrodoméstico defectuoso), corta el suministro instantáneamente para prevenir electrocuciones. Es la protección de la vida.
Al integrar ambos mecanismos, un RCBO ofrece una protección completa para un circuito en el espacio de un solo módulo estándar, liberando el 50% del espacio que ocuparían las dos protecciones por separado.
Características Destacadas de la Nueva Gama Schneider
Los modelos Acti9 iCVm40 (gama terciaria e industrial) y Resi9 RCBO (gama residencial) no solo compactan la tecnología, sino que la mejoran:
- Compacidad Extrema: Ocupan un único módulo de 18 mm, permitiendo añadir más circuitos en el mismo cuadro o utilizar cuadros más pequeños.

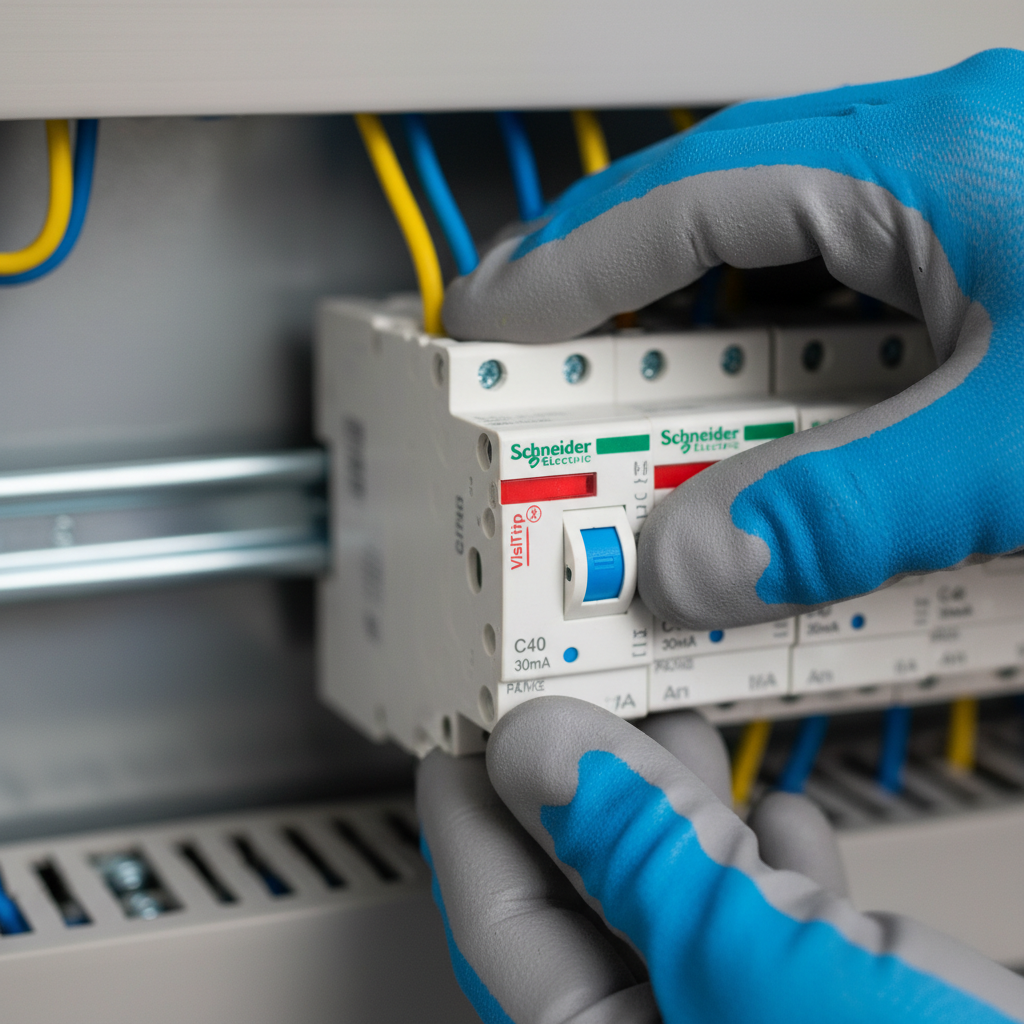

- Seguridad Mejorada: Incorporan el indicador VisiTrip, una ventana frontal que cambia a color rojo para señalar de forma inequívoca qué circuito ha sufrido un fallo. Esto agiliza enormemente el diagnóstico tanto para el usuario como para el técnico.
- Fiabilidad Superior: Ofrecen protección de Clase A y Clase SI (Superinmunizada). Esta última es especialmente relevante en instalaciones con equipos electrónicos sensibles, como inversores solares u ordenadores, ya que reduce los disparos intempestivos causados por pequeñas perturbaciones en la red que no suponen un riesgo real.
- Conformidad Normativa: Cumplen con la norma internacional IEC/EN 61009-1 y están diseñados para satisfacer las exigencias del REBT español, garantizando una instalación segura y legal.
Impacto Práctico para Propietarios e Instaladores en España
Más allá de la ficha técnica, el verdadero valor de esta innovación reside en sus beneficios tangibles para los actores clave del mercado.
Para el Propietario de la Vivienda
El beneficio más directo es la tranquilidad. Saber que la instalación cuenta con una protección de última generación contra los riesgos eléctricos más comunes es fundamental. Además, la optimización del espacio le permite estar preparado para el futuro. Si hoy instala placas solares, mañana podrá añadir un punto de recarga para su coche eléctrico sin necesidad de obras mayores para ampliar el cuadro. La reducción de disparos intempestivos también significa una mayor continuidad del servicio, asegurando que su instalación solar esté siempre produciendo y su hogar, siempre funcionando.
Para el Instalador Fotovoltaico
Para el profesional, el tiempo y la reputación lo son todo. Los nuevos RCBO de Schneider simplifican y aceleran el montaje. Menos dispositivos significan menos cableado, menos conexiones y, por tanto, menos puntos de fallo potenciales. El resultado es un cuadro eléctrico más limpio, profesional y rápido de ejecutar. La capacidad de diagnóstico rápido gracias a VisiTrip reduce el tiempo de las intervenciones de mantenimiento, mejorando la satisfacción del cliente. Ofrecer esta solución posiciona al instalador como un profesional actualizado que prioriza la seguridad y la eficiencia.
Preguntas Frecuentes (FAQ) sobre los RCBO de Schneider
- ¿Realmente necesito un RCBO en mi instalación solar?
- El REBT exige protección tanto magnetotérmica como diferencial para los circuitos. Un RCBO no es obligatorio como tal, pero es la solución más eficiente y moderna para cumplir con la normativa, especialmente en cuadros con poco espacio. Ofrece una protección completa en un formato compacto.
- ¿Cuál es la diferencia entre un Resi9 y un Acti9?
- La gama Resi9 está diseñada específicamente para el sector residencial, con las características y calibres más comunes en viviendas. La gama Acti9 está orientada al sector terciario (comercios, oficinas) y pequeña industria, ofreciendo mayores poderes de corte y especificaciones técnicas más robustas para entornos más exigentes.
- ¿Puedo sustituir mi diferencial e interruptor actuales por un único RCBO?
- Sí, un electricista cualificado puede realizar la sustitución. El proceso consiste en retirar los dos módulos existentes (magnetotérmico y diferencial) y conectar en su lugar el nuevo RCBO, que se cablea de forma similar. Es una actualización muy recomendable para ganar espacio y modernizar la protección.
Conclusión: Un Paso Hacia Cuadros Eléctricos Más Inteligentes y Seguros
El lanzamiento de los RCBO Acti9 iCVm40 y Resi9 por parte de Schneider Electric no es simplemente la presentación de un nuevo producto. Es un reflejo de la evolución del paradigma energético. Los hogares son ahora pequeñas centrales de generación y consumo, y sus sistemas nerviosos —los cuadros eléctricos— deben estar a la altura. La compactación, la mejora en la seguridad y la facilidad de instalación que ofrecen estas soluciones son fundamentales para que la transición energética se realice de forma ordenada, segura y escalable. Es un paso adelante hacia cuadros más inteligentes, preparados para la electrificación total que definirá la próxima década.
La seguridad eléctrica es un pilar fundamental en cualquier instalación de autoconsumo fotovoltaico. Un cuadro de protecciones bien dimensionado y ejecutado con componentes de última generación, como los nuevos RCBO, no es un lujo, sino una garantía de rendimiento y tranquilidad. Si estás valorando dar el paso al autoconsumo, Sun&Co Energy realiza instalaciones llave en mano en Guadalajara, Madrid y el Corredor del Henares, asegurando el cumplimiento normativo y la máxima calidad en cada componente, sin intermediarios. Puedes solicitar un estudio gratuito en sunandco.es.
